高溫調節閘閥(三次風閥)
丁寶勤 13906276368(技術)
電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com

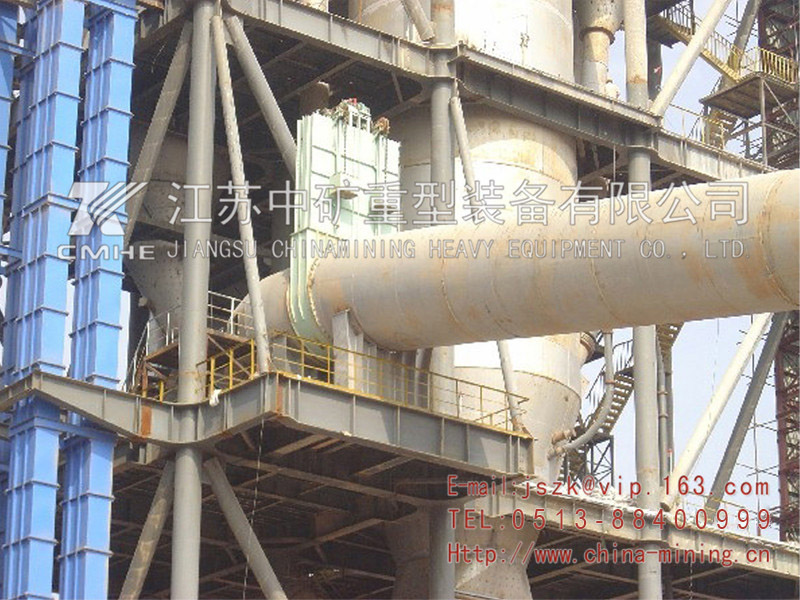

三次風閥現場安裝使用圖

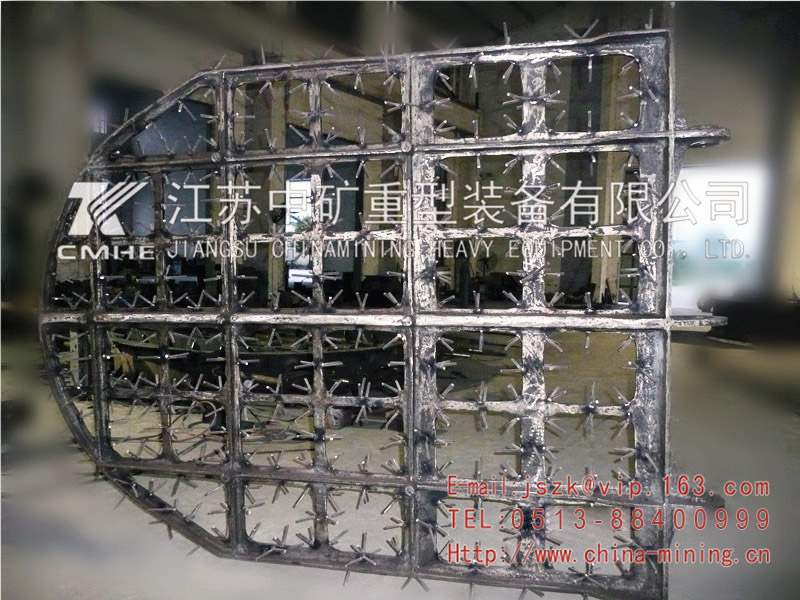

三次風閥閥板
ZDZF-G高溫調節閘閥,高溫調節閘閥,三次風高溫調節閥,三次風閥,電動調節高溫閘閥，它與DKJ電動卷揚機配套使用。在化工、電力、冶金、建材等工業中對高溫管道中流動的介質進行自動調節與控制，它具有流通能大，動作靈敏穩定，結構簡單，維修方便，耐溫性能強。
三次風高溫閘閥閥體
ZDZF-G高溫調節閘閥,高溫調節閘閥,三次風高溫調節閥,三次風閥,電動調節高溫閘閥技術性能：
1. 牽引力上限：1000Kg
卷簡直徑：500mm
卷簡長度：250
2.輸入信號：4-200mA
基本誤差：±2.5%
電源電壓：220 20V -30V 50Hz
出軸每轉時間：100+-20s
出軸工作角移位：0~90
技術性能
1. 閘板上下移動速度：176m/min
2. 工作溫度上限：1100℃
外形尺寸見（表圖）

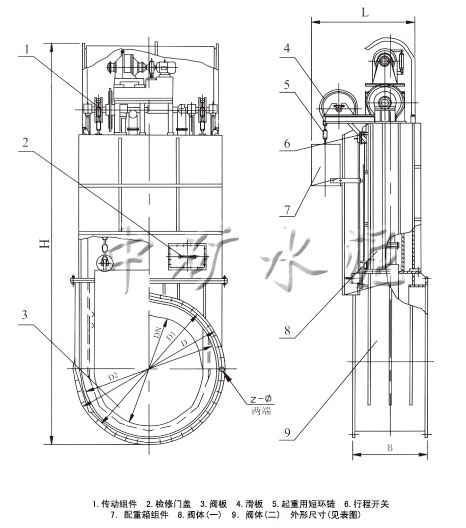

結構及外形尺寸
DN | D | D1 | D2 | B | H | I | Z-Φ |
1350 | 1900 | 1830 | 1750 | 1080 | 5190 | 1500 | 40-Φ24 |
1600 | 2150 | 2080 | 2000 | 1000 | 5450 | 1500 | 44-Φ24 |
DN | D | D1 | D2 | B | H | I | Z-Φ |
1800 | 2350 | 2280 | 2200 | 1000 | 5750 | 1500 | 48-24 |
2000 | 2550 | 2480 | 2400 | 1000 | 6100 | 1500 | 54-24 |
2500 | 3750 | 3080 | 3050 | 1000 | 6700 | 1500 | 64-27 |
2800 | 3350 | 3280 | 3176 | 1000 | 6900 | 1500 | 64-27 |
